(参考案)
目 的 配電盤操作時の錯覚防止を防ぐために使用します。
材 質 軟質塩ビシート透明 縁30mm赤枠
耐電圧 1.500V 1分間 最大使用電圧 500V 機械的試験値 JIS6732による
サイズ 700盤用 350盤用 長さ2200mm~2500mm その他
取付方法 マグネット~紐~フック取付(マグネット式)等

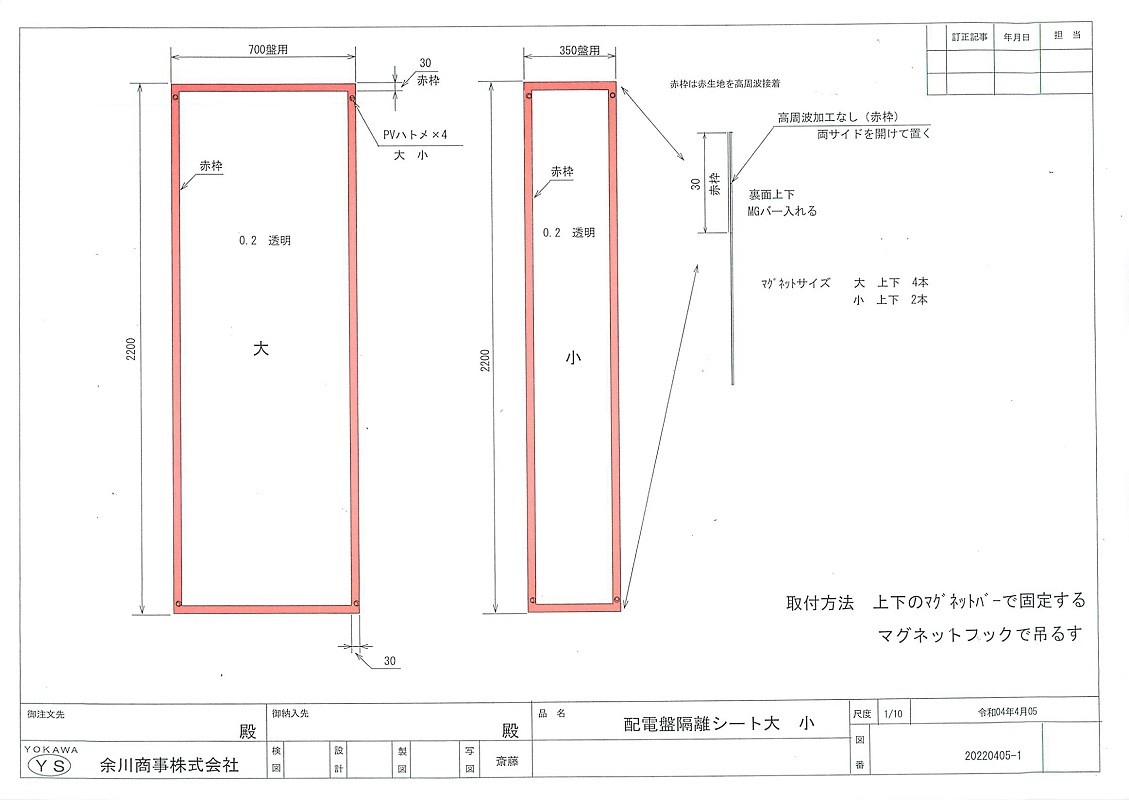

製作例 2(仕様変更あります)営業部確認の事
配電盤隔離シート製作例 マグネットバー式 (特徴 従来の紐吊下げ式より、効率良く設置が出来る)

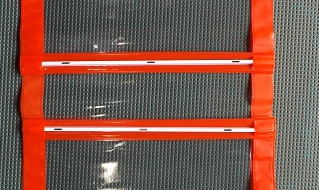

上下にマグネットバーを付ける

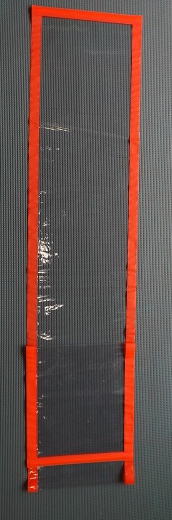

製作例(小)
